皮带和配套辅助设备

导料槽标准

　　导料槽包括：顶板和挡板，顶板和挡板形成导料口；漏斗，漏斗延伸到低于顶板的位置，进入导料口中；皮带机，皮带机的罩壳包围导料口，罩壳将顶板和挡板容纳在罩壳的内部，皮带机位于导料口的下方，挡板上安装有橡胶裙板，橡胶裙板向下延伸并与皮带机接触。
　　导料槽具有高度调节能力，能根据需求调整导料槽的高度，使导料槽与皮带机始终配合紧密，不会出现物料撒落的情况。

导料槽参数（喇叭口）λ=35° 单位：mm

B	D	H	H1	H2	C	E1	E	F	G	重量(Kg)			图号
B	D	H	H1	H2	C	E1	E	F	G	前段	中段	后段	前段	中段	后段
500	89	180	300	570	30	315	500	550	800	115	113	130	BSD-LB-0501	BSD-LB-0502	BSD-LB-0503
650			350	620		400	600	650	950	122	119	134	BSD-LB-0651	BSD-LB-0602	BSD-LB-0653
800			400	670		495	700	750	1150	140	130	142	BSD-LB-0801	BSD-LB-0802	BSD-LB-0803
800	108	200	400	690	40	495	700	750	1150	140	130	142	BSD-LB-0801	BSD-LB-0802	BSD-LB-0803
1000	108	213	550	870		610	900	950	1350	190	184	215	BSD-LB-1001	BSD-LB-1002	BSD-LB-1003
1000	133	240	550	900		610	900	950	1350	190	185	215	BSD-LB-1001	BSD-LB-1002	BSD-LB-1003
1200	108	230	650	990		730	1000	1050	1600	206	200	233	BSD-LB-1201	BSD-LB-1202	BSD-LB-1203
	133	257		1020						208	200	233
	159	287		1050						208	200	233
1400	108	238	750	1120		850	1200	1250	1810	227	218	251	BSD-LB-1401	BSD-LB-1402	BSD-LB-1403
	133	265		1155						228	218	251
	159	295		1185						228	218	251
1600	159	310	770	1307		1000	1400	1530	2050	475	600	500	BSD-LB-1601	BSD-LB-1602	BSD-LB1603
1800	159	306	855	1230		1020	1440	1570	2280	525	695	715	BSD-LB-1801	BSD-LB-1802	BSD-LB-1803
2000	159	320	1000	1480	50	1150	1650	1780	2500	655	705	825	BSD-LB-2001	BSD-LB-2002	BSD-LB-2003

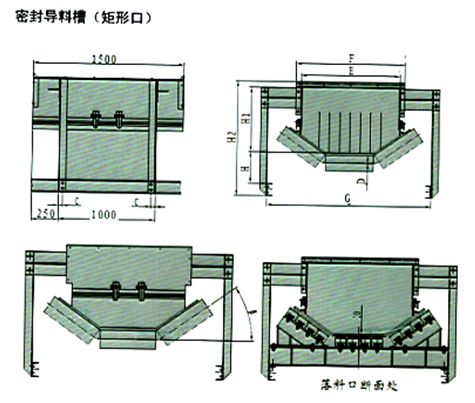

导料槽参数（矩形口）λ=35° 单位：mm

B	D	H	H1	H2	C	E	F	G	重量(Kg)			图号
B	D	H	H1	H2	C	E	F	G	前段	中段	后段	前段	中段	后段
500	89	180	300	570	30	500	550	800	115	113	130	BSD-JX-0501	BSD-JX-0502	BSD-JX-0503
650			350	620		600	650	950	122	119	134	BSD-JX-0651	BSD-JX-0602	BSD-JX-0653
800			400	670		700	750	1150	140	130	142	BSD-JX-0801	BSD-JX-0802	BSD-JX-0803
800	108	200	400	690	40	700	750	1150	140	130	142	BSD-JX-0801	BSD-JX-0802	BSD-JX-0803
1000	108	213	550	870		900	950	1350	190	184	215	BSD-JX-1001	BSD-JX-1002	BSD-JX-1003
1000	133	240	550	900		900	950	1350	190	185	215	BSD-JX-1001	BSD-JX-1002	BSD-JX-1003
1200	108	230	650	990		1000	1050	1600	206	200	233	BSD-JX-1201	BSD-JX-1202	BSD-JX-1203
	133	257		1020					208	200	233
	159	287		1050					208	200	233
1400	108	238	750	1120		1200	1250	1810	227	218	251	BSD-JX-1401	BSD-JX-1402	BSD-JX-1403
	133	265		1155					228	218	251
	159	295		1185					228	218	251
1600	159	310	770	1307		1400	1530	2050	475	600	500	BSD-JX-1601	BSD-JX-1602	BSD-JX-1603
1800	159	306	855	1230		1440	1570	2280	525	695	715	BSD-JX-1801	BSD-JX-1802	BSD-JX-1803
2000	159	320	1000	1480	50	1650	1780	2500	655	705	825	BSD-JX-2001	BSD-JX-2002	BSD-JX-2003

注：1、可依客户要求提供其他规格尺寸

2、E、F值可根据落煤管尺寸而相应变化
